项目介绍

这是一个 VHF 航空波段（118MHz–137MHz）接收前端项目。采用 TPS7A91 LDO、三阶切比雪夫带通滤波器和 QPL9547 LNA，适用于航空通信接收与 SDR 前端。

项目特点

• 高性能 LDO：采用 TPS7A91 LDO，提供低噪声和高 PSRR 的电源，确保射频电路的稳定工作。
• 三阶切比雪夫带通滤波器：设计了三阶切比雪夫带通滤波器，具有良好的选择性和低插入损耗，能够有效抑制非目标频段的干扰信号。
• 高增益 LNA：使用 QPL9547 LNA，提供高增益和低噪声系数，提升接收信号的质量。
• 适用于航空通信接收：专为航空通信频段设计，可以防止干扰和提升接收性能，适合用于航空通信接收与 SDR 前端。
• 通用射频接口：使用 SMA 射频接口，方便连接不同类型的天线、滤波器和射频前端模块。
• 接口现代化： USB Type-C 接口，连接更加方便。
• 小型化设计：采用小型化设计，方便携带和使用。

开源资料

本项目开源以下资料：

• PCB 工程文件
• BOM 表

复刻说明

需要准备的工具：

• 焊接工具：热风枪或加热台，电烙铁，焊膏，助焊剂，镊子，放大镜，洗板水，纳米海绵（或其他清洁板子的用品）
• 测试工具：万用表（可选）
• 其他：超稳的小手，擅长思考的大脑，以及一颗不服输的心~

电路板

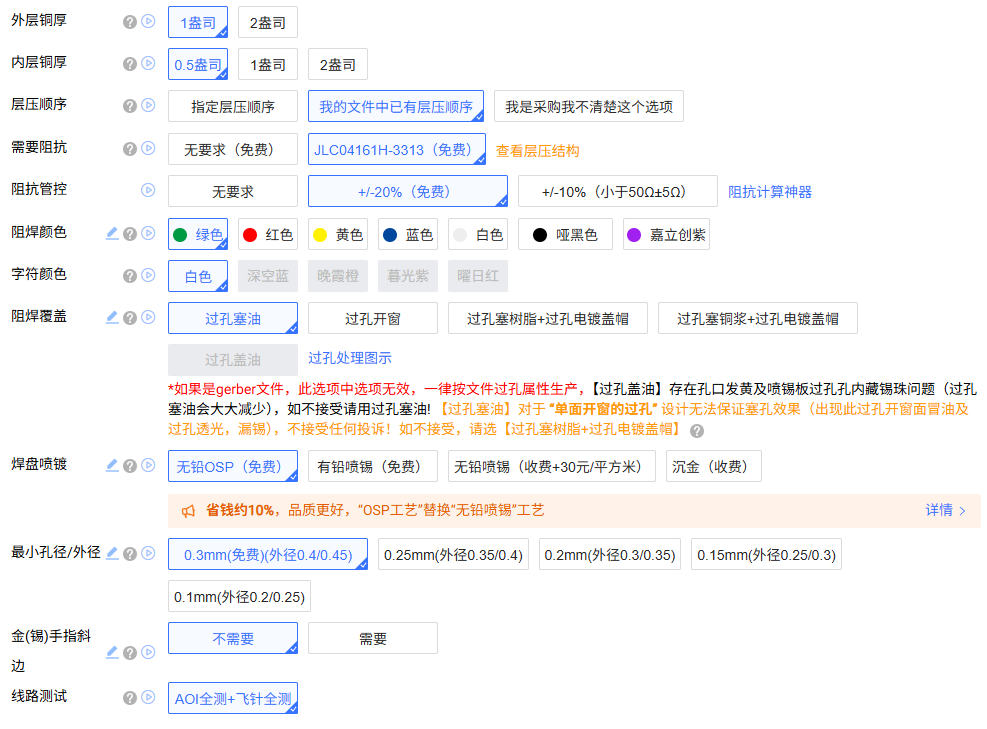

电路板建议下单v1.1版本的，4层板，尺寸15mm x 30mm，厚度为1.6mm。板材为FR-4，层压结构为嘉立创的JLC04161H-3313，阻抗管控选±20%，确认生产稿选项可以选择不需要，可以勾选在指定位置添加客编（文件已有位置），可以依照下图进行下单：

还未完成，还请耐心等待后续更新喵……

硬件设计说明

电源设计

电源输入为接口为 USB Type-C ，可能来自电脑的 USB 供电或者充电宝的，因此可以总结成上级电源自于开关电源，可能会有纹波以及噪声，因此本项目没有直接拿 USB Type-C 的 5V 供电给射频电路，而是使用了 TPS7A91 LDO 降压至 QPL9547 LNA 可以接受的电压：4.5V 。由于该电路板不需要 USB 通信，因此使用了容易焊接的USB Type-C 6 Pin 母座。同时为了 PD 的兼容性，USB Type-C 6 Pin 母座的 CC1、CC2 引脚通过 5.1K 电阻接地，确保设备可以正常识别为 UFP（Upstream Facing Port）并供给 5V 。

BPF [Bandpass Filter] 仿真与设计

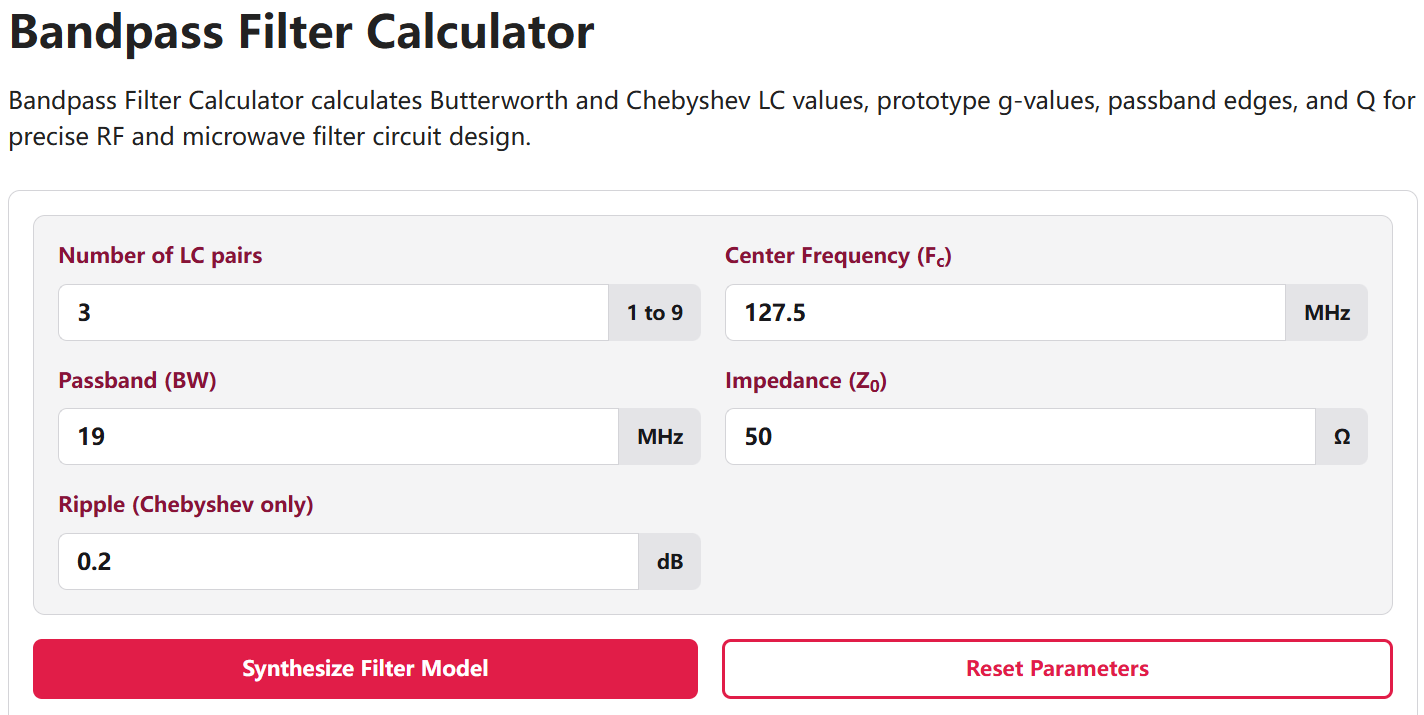

本人首先用网站 Bandpass Filter Calculator 通过以下参数计算：

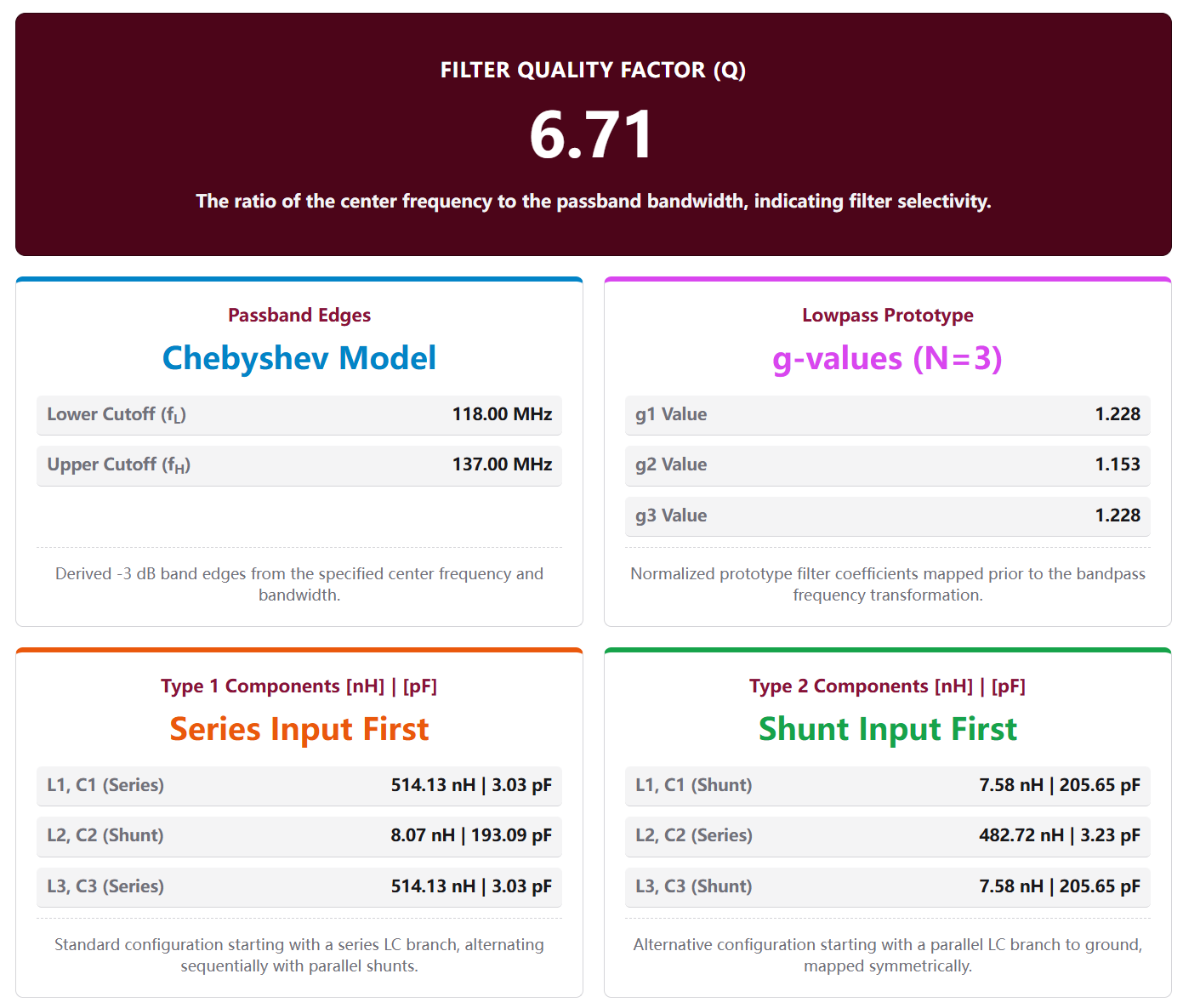

得到电感和电容的初步值：

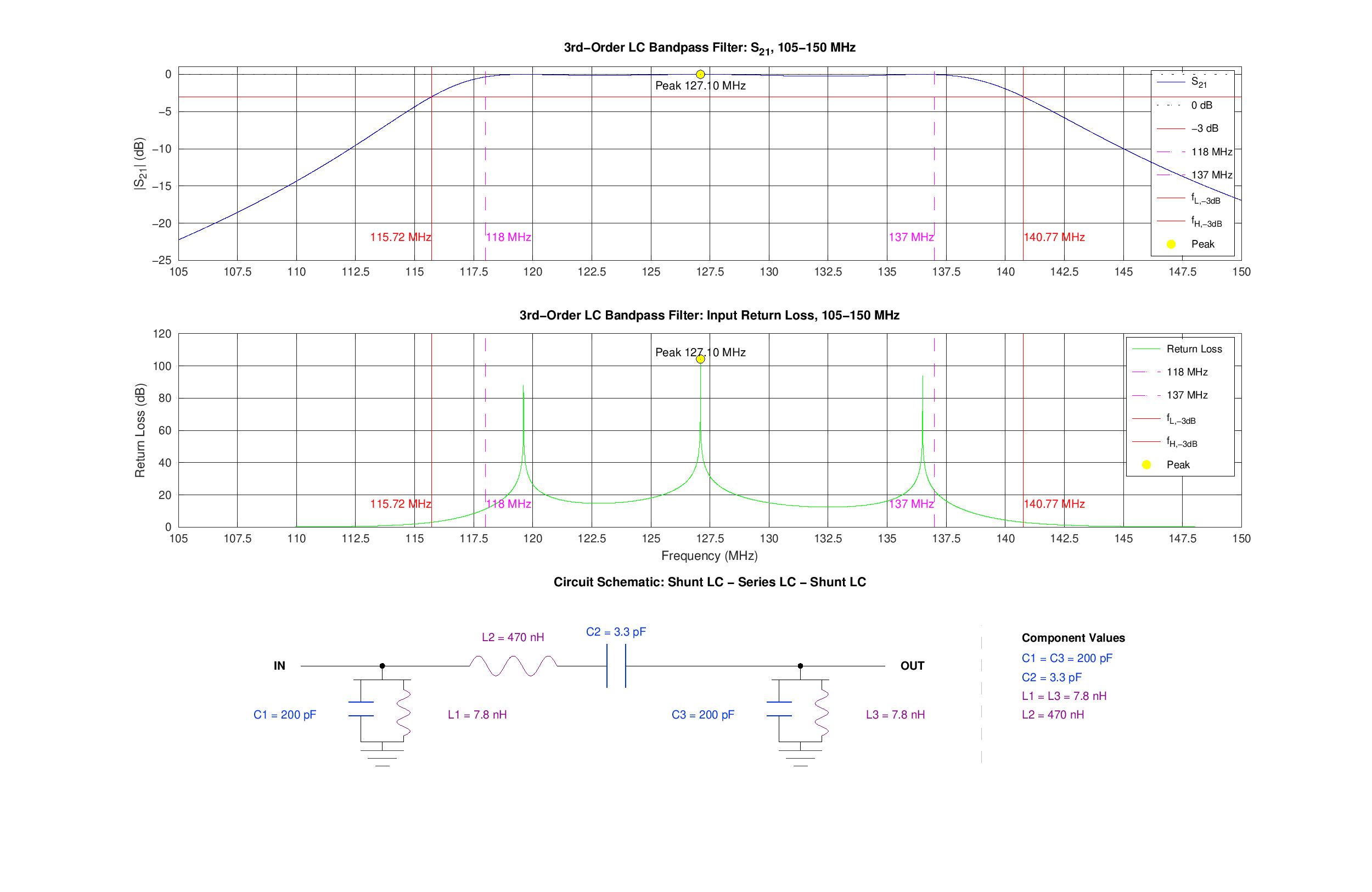

这里选用Shunt Input First，电感就近选用7.8nH、470nH，电容就近选用200pF、3.3pF。然后通过 MATLAB 进行仿真：
